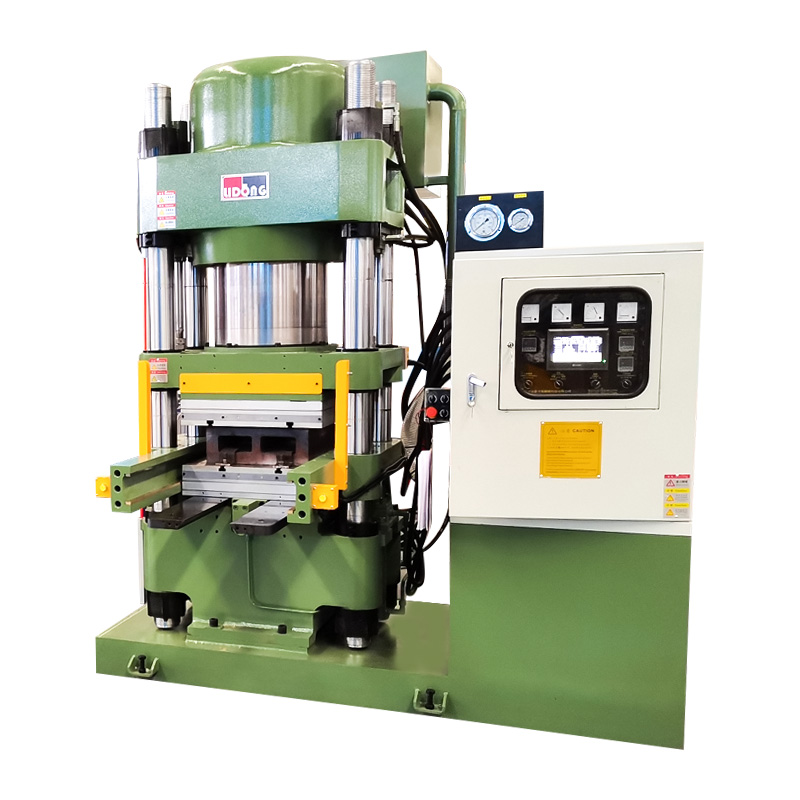

Junan jarrukenkien puristinkone

A junan jarrukenkien puristinkone on kriittinen osa valmistuslaitteistoa, jonka suorituskyky määrää suoraan sen valmistamien jarrukenkien laadun, johdonmukaisuuden ja pitkän aikavälin luotettavuuden. Junan jarrukengät toimivat äärimmäisessä mekaanisessa rasituksessa ja vaimentavat suurella nopeudella liikkuvien raskaasti kuormitettujen kiskoajoneuvojen liike-energiaa, ja huonon jarrukengän käytön seuraukset voivat olla vakavia. Tämä tekee oikean junan jarrukenkäpuristinkoneen valinnasta yhden jarrukomponenttien valmistajan merkittävimmistä hankintapäätöksistä. Tietoisen ostopäätöksen perusta on sen ymmärtäminen, mitkä ominaisuudet ovat aidosti tärkeitä ja miksi.

Junan jarrukenkäpuristinkoneen ydintehtävä on kohdistaa kontrolloitua, tasaista hydraulipainetta tarkasti koneistettuun muottiin sijoitettuun komposiitti- tai kitkamateriaaliseokseen, jolloin materiaalista muodostuu valmis jarrukengä, jolla on oikea tiheys, mitat ja mekaaniset ominaisuudet. Jokainen laadukkaan junan jarrukenkäpuristinkoneen suunnitteluominaisuus on suunnattu tämän tuloksen saavuttamiseen luotettavasti, toistuvasti ja mahdollisimman vähän hukkaa pitkien tuotantoajojen aikana. Ominaisuudet, jotka erottavat tehokkaat koneet riittävistä, voidaan ryhmitellä neljään pääluokkaan: painejärjestelmän suunnittelu, rakenteellinen jäykkyys, ohjausjärjestelmän ominaisuudet ja muottien yhteensopivuus.

Painejärjestelmän suunnittelu: kelluva öljysylinteritekniikka

Hydraulinen painejärjestelmä on jokaisen junan jarrukenkäpuristinkoneen sydän, ja öljysylinterijärjestelyn suunnittelu on teknisesti merkittävin erottava tekijä kilpailevien tuotteiden välillä. Perinteisissä puristuskoneissa käytetään kiinteän asennon sylintereitä, jotka kohdistavat voimaa yhdestä suunnasta, mikä luo luontaisen riskin epätasaisesta paineen jakautumisesta muotin pinnalla erityisesti monionteloisissa muoteissa, joita käytetään suurien volyymien tuotantoon. Tämä epätasaisuus ilmenee tiheyden vaihteluna valmiin jarrukengän sisällä, mikä puolestaan ​​aiheuttaa epäyhtenäisiä kulumisominaisuuksia ja mahdollisesti ennenaikaista käyttöhäiriötä.

Kelluva öljysylinterirakenne korjaa tämän rajoituksen pohjimmiltaan. Kelluvassa sylinterijärjestelyssä sylinteri voi kohdistaa itsensä vapaasti suhteessa muotin pintaan paineen vaikutuksesta, mikä kompensoi automaattisesti pienet vaihtelut materiaalin paksuudessa, muotin kulumisessa ja mittatoleransseissa, jotka kertyvät ajan myötä missä tahansa tuotantoympäristössä. Tuloksena on paineen jakautuminen, joka pysyy tasaisena koko muotin pinnalla koko puristusjakson ajan riippumatta yksittäisen muotin erityistilasta tai pienistä vaihteluista, joita väistämättä syntyy tuotantoerien välillä. Junan jarrukengätuotannossa, jossa mitat ja tiheyden yhdenmukaisuusvaatimukset on määritelty tiukasti, kelluvan öljysylinterin rakenne ei ole luksusominaisuus, vaan perustekninen välttämättömyys.

Rakenteellinen jäykkyys ja rungon rakenne

Junan jarrukenkäpuristinkoneen rungon on kestettävä täysi hydraulinen puristusvoima merkityksettömällä taipumalla miljoonien puristusjaksojen aikana laitteen käyttöiän aikana. Rungon taipuma kuormituksen alaisena on tasaisen tuotteen laadun vihollinen: pienetkin taipumat puristusrungossa johtavat suoraan paineen jakautumisen epätasaisuuksiin muotin pinnalla. Laadukkaissa junan jarrukenkäpuristinkoneissa käytetään paksua hitsattua teräsrunkorakennetta tarkasti koneistetuilla ohjauspylväillä ja levyillä, jotka säilyttävät kohdistustoleranssit täydellä nimelliskuormalla.

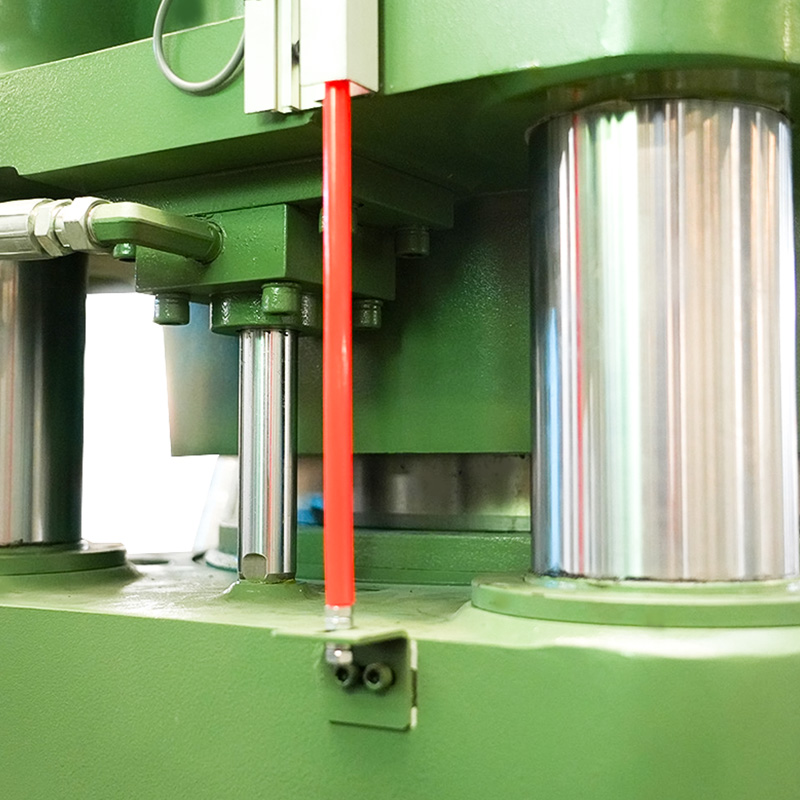

Ohjauspilarijärjestelmä, joka on tyypillisesti neljä puristuslevyn kulmiin järjestettyä pylvästä, on erityisen tärkeä tasasuuntaisen levyn kohdistuksen säilyttämiseksi koko puristusiskun ajan. Pilarin halkaisija, pinnan kovuus ja voitelujärjestelmän rakenne vaikuttavat kaikki linjaustarkkuuden pitkäaikaiseen ylläpitoon. Hyvin suunnitellussa junan jarrukenkäpuristinkoneessa ohjauspylvään kuluminen on ennakoitavissa ja hallittavissa määräaikaishuoltojen avulla, eikä se ole arvaamaton lähde tuotteen laadun vaihteluille.

Ohjausjärjestelmän ominaisuudet ja prosessien ohjelmoitavuus

Nykyaikaiset junan jarrukenkien puristinkoneet on varustettu ohjelmoivilla ohjausjärjestelmillä, joiden avulla käyttäjät voivat määritellä ja tallentaa täydellisiä puristusohjelmia, joissa määritellään hydrauliset paineprofiilit, lämpötila-asetukset, puristuksen kesto, viipymäaika maksimipaineessa ja puristusnopeudet. Mahdollisuus tallentaa ja palauttaa nämä ohjelmat tarkasti on olennaista tuotantoympäristöissä, joissa samassa koneessa valmistetaan useita jarrukenkien spesifikaatioita ja joissa laatuvaatimus on prosessin johdonmukaisuus työvuorosta toiseen ja kuljettajasta toiseen.

Edistyneet PLC-pohjaiset ohjausjärjestelmät kosketusnäyttöliitännöillä mahdollistavat prosessiparametrien tarkan asettamisen, reaaliaikaisen valvonnan ja automaattisen kirjaamisen laadun jäljitettävyyttä varten. Hälytys- ja vianilmaisujärjestelmät, jotka tunnistavat poikkeamat ohjelmoiduista parametreista puristusjakson aikana ja pysäyttävät koneen ennen viallisen osan valmistusta, ovat merkittävä laadunvarmistusominaisuus, joka vähentää romu- ja jälkikäsittelykustannuksia suurivolyymituotannossa.

Muottien yhteensopivuus ja pikavaihtojärjestelmät

Junan jarrukenkäpuristinkone on vain niin monipuolinen kuin sen kyky mukauttaa tuotannon jarrukengän spesifikaatioiden edellyttämiin muottikokoonpanoihin. Keskeisiä näkökohtia ovat suurin muotin koko, jonka kone voi hyväksyä, päivänvalon aukko levyjen välillä, kun puristin on täysin auki, levyn pinta-ala ja käytetty muotin kiinnitys- ja kohdistusjärjestelmä. Nopeasti vaihdettavat muottijärjestelmät standardoiduilla kiinnitysliitännöillä, hydraulisella muotin kiinnityksellä ja esiasetetuilla kohdistusominaisuuksilla vähentävät muotin vaihtoaikaa merkittävästi verrattuna manuaalisiin pulttijärjestelmiin, millä on suora vaikutus tuotannon ajoituksen joustavuuteen ja laitteiden yleiseen tehokkuuteen.

Tasainen paineen jakautuminen on epäilemättä junan jarrukengän puristinkoneen tärkein yksittäinen suorituskykyvaatimus, koska se on fyysinen mekanismi, jonka kautta kaikki valmiin jarrukengän mittatarkkuuden, materiaalitiheyden, mekaanisen lujuuden ja kulumisominaisuuksien tärkeimmät laatuominaisuudet määritetään. Puristuskonesuunnittelun paineen yhtenäisyyden taustalla olevien suunnitteluperiaatteiden ymmärtäminen paljastaa, miksi tietyt tekniset ominaisuudet eivät ole neuvoteltavissa korkealaatuisissa tuotantolaitteissa.

Puristusmuovauksen paineen jakautumisen fysiikka

Kun a junan jarrukenkien puristinkone sulkeutuu kuormitettuun muotiin, sylinterin kohdistama hydraulinen voima on siirrettävä tasaisesti levy- ja muottirakenteen läpi materiaaliseokseen. Ihanteellisessa järjestelmässä jokainen muotin pinnan piste saa täsmälleen saman paineen pinta-alayksikköä kohti. Käytännössä tämän ihanteen saavuttaminen vaatii huolellista huomiota levyn taipumiseen, sylinterin kohdistukseen, muotin suunnitteluun ja seoksen virtausominaisuuksiin muotin ontelossa.

Levyn taipuma on yksi merkittävimmistä paineen epätasaisuuden lähteistä puristinkoneissa. Kun hydraulinen voima kohdistetaan levyn keskelle (yhdellä keskisylinterillä, kuten monissa tavanomaisissa malleissa), laatta taipuu hieman keskiosan taipuessa enemmän kuin reunat. Tämä taipuma tarkoittaa, että muotin keskellä oleva materiaali saa enemmän painetta kuin materiaali reunoilla, mikä johtaa jarrukenkään, jonka tiheys on suurempi keskellä kuin reunoilla. Monionteloisissa muoteissa tämä vaikutus tarkoittaa, että muotin keskelle sijoitetut ontelot tuottavat tiheämpiä osia kuin reunoilla olevat järjestelmälliset epäjohdonmukaisuudet, joita on vaikea poistaa pelkällä prosessisäädöllä.

Kuinka kelluvan sylinterin suunnittelu ratkaisee kohdistusongelman

Suorituskykyisissä junan jarrukenkäpuristinkoneissa käytetty kelluva öljysylinterirakenne käsittelee samanaikaisesti sekä paineen tasaisuuden kohdistusta että kuorman jakautumista. Antamalla sylinterin kohdistaa itsensä muotin pintaan sen sijaan, että se olisi kiinnitetty asentoon, joka ei välttämättä vastaa täydellisesti muotin suuntausta, kelluva rakenne varmistaa, että hydraulinen voimavektori on aina kohtisuorassa muotin pintaan nähden. Tämä eliminoi sivuttaisvoimakomponentit, jotka kehittyvät, kun kiinteä sylinteri puristaa muottia, joka ei ole täysin kohtisuorassa sylinterin akselin komponentteihin nähden, jotka aiheuttavat leikkausjännitystä materiaaliseoksessa ja edistävät tiheysgradientteja valmiissa kappaleessa.

Monionteloisissa muottisovelluksissa joissakin junan jarrukenkäpuristinkoneissa käytetään useita itsenäisesti ohjattuja hydraulisylintereitä, yksi muottipesälle tai yksi suuren muotin osuutta kohti yhden keskisylinterin sijaan. Tämä järjestely mahdollistaa kuhunkin onteloon tai osaan kohdistetun paineen säätämisen yksilöllisesti, mikä kompensoi muotin kulumisvaihteluita ja materiaaliyhdisteiden virtauseroja, jotka kehittyvät suuren muotin tietyillä alueilla sen tuotantoiän aikana.

Lämpötilan tasaisuus ja sen rooli painevasteessa

Kuumapuristussovelluksissa, joissa jarrukenkäseosta puristetaan korotetussa lämpötilassa vulkanointi- tai kovetusreaktion käynnistämiseksi, mikä antaa valmiille osalle sen mekaaniset ominaisuudet, lämpötilan tasaisuus muotin pinnalla on yhtä tärkeä kuin paineen tasaisuus. Lämpötilagradientit muottilevyn poikki saavat materiaaliyhdisteen saavuttamaan kovettumislämpötilansa eri aikoina muotin eri alueilla, mikä johtaa eroihin virtausominaisuuksissa, kovettumisasteissa ja viime kädessä valmiin jarrukengän tiheydessä ja mekaanisissa ominaisuuksissa.

Kuumapuristussovelluksiin tarkoitetut laadukkaat junan jarrukenkäpuristimet käyttävät sähköisesti lämmitettyjä levyjä, joissa on useita itsenäisiä lämmitysvyöhykkeitä, lämpötilan tunnistusta useissa pisteissä levyn pinnalla ja PID-lämpötilan säätösilmukoita, jotka ylläpitävät asetusarvoja tarkasti. Tasaisen lämpötilan ja tasaisen hydraulipaineen yhdistelmä luo edellytykset aidosti tasaiselle jarrukenkien tuotannolle koko suurten muottien alueella ja pitkien tuotantosarjojen aikana.

Paineen jakautumisen suorituskyvyn vertailutaulukko

Seuraavassa taulukossa verrataan junan jarrukengän puristinkoneissa käytettyjen eri sylinterisuunnittelumenetelmien paineen jakautumisen suorituskykyominaisuuksia ja korostetaan tavanomaisten ja edistyneiden mallien välisiä teknisiä kompromisseja.

Siirtyminen käsikäyttöisistä junan jarrukenkäpuristinkoneista automatisoituihin on yksi merkittävimmistä jarrukomponenttien valmistajien käytettävissä olevista ominaisuuksien parannuksista. Automaatio jarrukengän puristuksen yhteydessä kattaa laajan valikoiman tekniikoita puristinsyklin perus-PLC-ohjauksesta täysin integroituihin valmistuskennoihin robottimateriaalinkäsittelyllä, automatisoidulla muotin lastauksella ja purkamisella, prosessin sisäisellä laadunmittauksella ja reaaliaikaisella tuotantotietojen hallinnalla. Jokainen automaation taso tarjoaa erityisiä tehokkuusetuja, ja automatisoitujen järjestelmien täyden valikoiman ymmärtäminen auttaa valmistajia tunnistamaan, missä automaatioinvestoinnit tuottavat suurimman tuoton.

Kierrä ajan optimointi ohjelmoitujen painoprofiilien avulla

Automaation välittömin tehokkuusetu junan jarrukenkäpuristinkoneessa on kyky suorittaa optimoidut puristusjaksoprofiilit tarkasti ja toistettavuudella, jota manuaalinen käyttö ei voi verrata. Puristusjakso sisältää tyypillisesti nopean lähestymisvaiheen (jossa laatta liikkuu nopeasti kohti muottia ennen materiaalikosketusta), kontrolloidun puristusvaiheen (jossa painetta muodostuu määrätyllä nopeudella), viipymävaiheen (jossa maksimipainetta ylläpidetään tietyn ajan materiaalin virtauksen ja alkukovettamisen mahdollistamiseksi) ja kontrolloidun puristusvaiheen (jossa painetta vapautetaan nopeudella, joka estää delaminoitumisen tai valmiin pinnan vikoja). Manuaalisesti ohjatut koneet luottavat näiden vaiheiden suorittamiseen käyttäjän harkintaan ja vasteaikaan, mikä aiheuttaa vaihtelua syklin kestoon ja prosessiparametreihin, mikä vaikuttaa suoraan tuotteen johdonmukaisuuteen.

Automaattinen junan jarrukenkäpuristin suorittaa puristusjakson jokaisen vaiheen ohjelmoitujen parametrien mukaisesti ja vasteajat mitataan millisekunteina eikä sekunteina, jotka ovat ominaisia ​​manuaaliselle toimenpiteelle. Tämä tarkkuus mahdollistaa jaksoaikojen minimoimisen käyttämällä lyhintä viivytysaikaa, joka tuottaa johdonmukaisesti vaatimukset täyttäviä osia, sen sijaan, että käyttäjät yleensä käyttävät manuaalisesti vaatimustenmukaisuutta, mikä lisää suoraan koneen suorituskykyä tuotteen laadusta tinkimättä.

Materiaalin käyttö ja jätteiden vähentäminen

Automatisoidut järjestelmät optimoivat materiaalin käytön junan jarrukenkäpuristinkoneissa varmistamalla, että jokaisessa puristusjaksossa käytetään tarkkaa määritettyä panospainoa ja että puristusparametrit suoritetaan riittävän johdonmukaisesti, jotta voidaan minimoida erittelyn ulkopuolisten osien tuotanto, jotka on romutettava tai työstettävä uudelleen. Manuaaliset toiminnot ovat taipuvaisia ​​veloittamaan painon vaihtelua, kun massaa käsin lastaavat käyttäjät lisäävät painon vaihteluita, jotka johtavat valmiin osan mittojen vaihteluun, ja prosessoivat parametrien vaihtelua, joka lisää romun määrää.

Automaattiset seosten latausjärjestelmät, joissa käytetään punnitussuppiloita tai esipunnittuja seospanoksia, eliminoivat panoksen painon vaihtelun lähteellä. Yhdessä ohjelmoidun puristusjakson ohjauksen tuottaman prosessin johdonmukaisuuden kanssa tämä automaatio vähentää romun ja jälkityöstön materiaalihukkaa murto-osaan siitä, mikä on tyypillistä manuaalisissa toimissa. Yhtä kalliille materiaalille kuin korkean suorituskyvyn kitkaseos, tämä jätteen vähentäminen edustaa merkittävää suoraa kustannussäästöä, joka edistää merkittävästi junan automatisoidun jarrukenkäpuristinkoneinvestoinnin taloudellisuutta.

Integrointi laadunvalvonta- ja jäljitettävyysjärjestelmiin

Automaattiset junan jarrukenkäpuristimet luovat prosessidatan hydraulipainekäyrät, lämpötilalokit, syklin aikatiedot ja poikkeamahälytykset jokaiselle valmistetulle osalle. Nämä tiedot voidaan kaapata automaattisesti ja linkittää osien tunnistamiseen viivakoodi- tai RFID-järjestelmien avulla, jolloin luodaan täydellinen jäljitettävyystietue, joka yhdistää jokaisen valmiin jarrukengän tiettyihin prosessiparametreihin, joissa se on valmistettu. Tätä jäljitettävyyskykyä vaativat yhä enemmän rautatiealan laatustandardit ja loppuasiakkaat, jotka tarvitsevat luottamusta turvallisuuskriittisten komponenttien takana olevaan valmistusprosessiin.

Ningbo Delidong Machinery Technology Co., Ltd. on ammattimainen kiinalainen junan jarrukenkien puristinkonevalmistaja, jolla on laajat tekniset valmiudet automatisoiduissa puristusjärjestelmissä rautateiden jarrukomponenttien tuotantoon. Yrityksellä on useita keksintö- ja hyödyllisyysmallipatentteja, ja se on tunnustettu kansalliseksi korkean teknologian yritykseksi, mikä kuvastaa sen automatisoidun junan jarrukenkäpuristimen tuotevalikoiman takana olevien teknisten investointien syvyyttä. Delidongin koneissa on edistynyt PLC-ohjaus, reaaliaikainen prosessien seuranta ja tiedonkeruujärjestelmät, jotka tukevat rautatiealan asiakkaiden laadun jäljitettävyysvaatimuksia.

Robottiintegraatio ja täydellinen tuotantosoluautomaatio

Edistyksellisimmät automatisoidut junan jarrukenkäpuristinkoneasennukset integroivat itse puristimen täydelliseen tuotantokennoon robottimateriaalinkäsittelyn avulla, automatisoidulla seoksen lataamisella irtovarastosta, robottimuotin lataamisesta ja purkamisesta, prosessin sisäisestä mittojen tarkistuksesta ja vaatimustenmukaisten ja vaatimustenvastaisten osien automaattisesta lajittelusta. Nämä täysin automatisoidut kennot toimivat jatkuvasti ilman käyttäjän toimia mahdollisimman vähän, mikä maksimoi tuottavan puristusajan ja eliminoi manuaalisiin käsittelytoimiin liittyvät työkustannukset ja vaihtelu.

Täysi automaatio mahdollistaa myös tasaisen toiminnan useissa vuoroissa ilman suorituskyvyn vaihtelua eri taitotasoisten ja kokemusten omaavien käyttäjien välillä. Suuren volyymin tuotantoympäristöissä, joissa yhden junan jarrukenkäpuristinkoneen voidaan odottaa tuottavan tuhansia osia vuorossa, täysautomaation johdonmukaisuuden edut muuttuvat suoraan pienemmiksi vikojen määräksi, korkeammaksi tuotoksi ja pienemmiksi kokonaiskustannuksiksi osaa kohden kuin millään manuaalisella käytöllä voidaan saavuttaa.

Pitkäaikainen tehokkuus: huolto, käytettävyys ja laitteiden käyttöikä

Automaattiset junan jarrukenkäpuristimet on tyypillisesti suunniteltu ennakoivilla ja ennaltaehkäisevillä huoltojärjestelmillä, jotka valvovat keskeisten komponenttien hydraulipainetta, öljyn lämpötilaa, sylinterin tiivisteen tilaa, ohjauspylvään voitelua ja sähköjärjestelmän suorituskykyä ja varoittavat huoltohenkilöstöä kehittyvistä ongelmista ennen kuin ne aiheuttavat odottamattomia seisokkeja. Tämä kunnonvalvontaominaisuus muuttaa ylläpidon reaktiivisesta toiminnasta ennakoivaksi, millä on suuri vaikutus laitteiden saatavuuteen ja tuotantoaikataulun luotettavuuteen.

Ammattilaisena Junan jarrukenkien puristinkonetehdas Sekä kotimaisia että kansainvälisiä markkinoita palveleva Delidong Machinery tarjoaa kattavan myynnin jälkeisen tuen, joka sisältää asennuksen, käyttäjien koulutuksen, ennaltaehkäisevät huolto-ohjelmat ja varaosien saatavuuden, mikä varmistaa, että asiakkaat voivat ylläpitää automatisoitujen laitteidensa tehokkuusetuja koko sen käyttöiän ajan. Yrityksen sitoutuminen tekniseen tukeen, jota tukevat sen vahva alan maine ja pitkäaikainen kumppanuus suurten jarrukomponenttien valmistajien kanssa, tekee siitä luotettavan kumppanin automatisoituun puristusteknologiaan investoiville rautatiekomponenttien valmistajille. Jatkuva parantaminen integroimalla uusimmat maailmanlaajuiset suunnittelukonseptit varmistaa, että Delidongin junajarrukenkäpuristinkoneet säilyttävät korkean suorituskyvyn ja vakauden vaativan tuotantopalvelun vuosien ajan.
