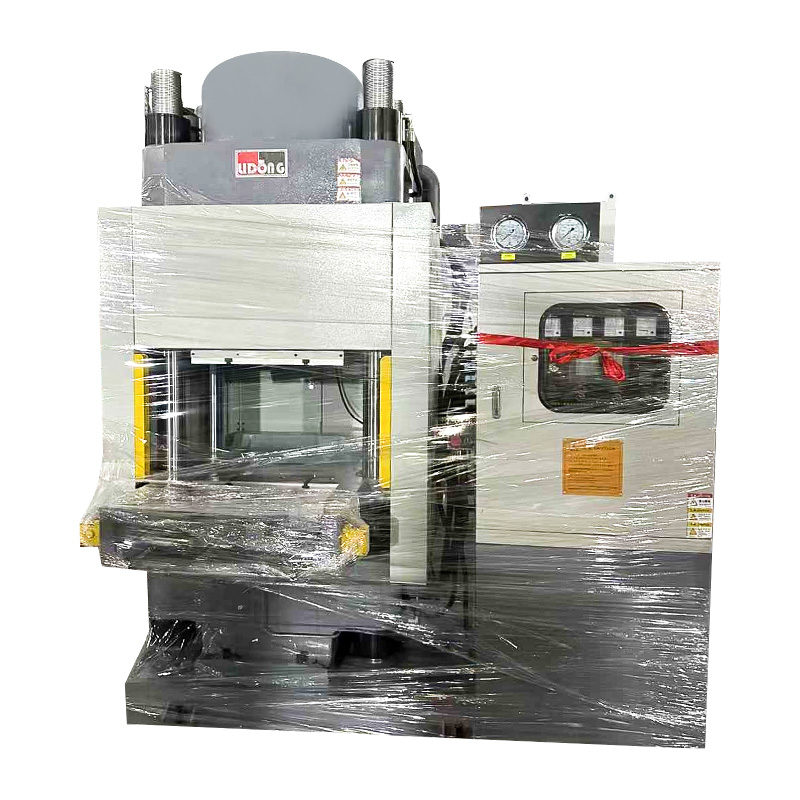

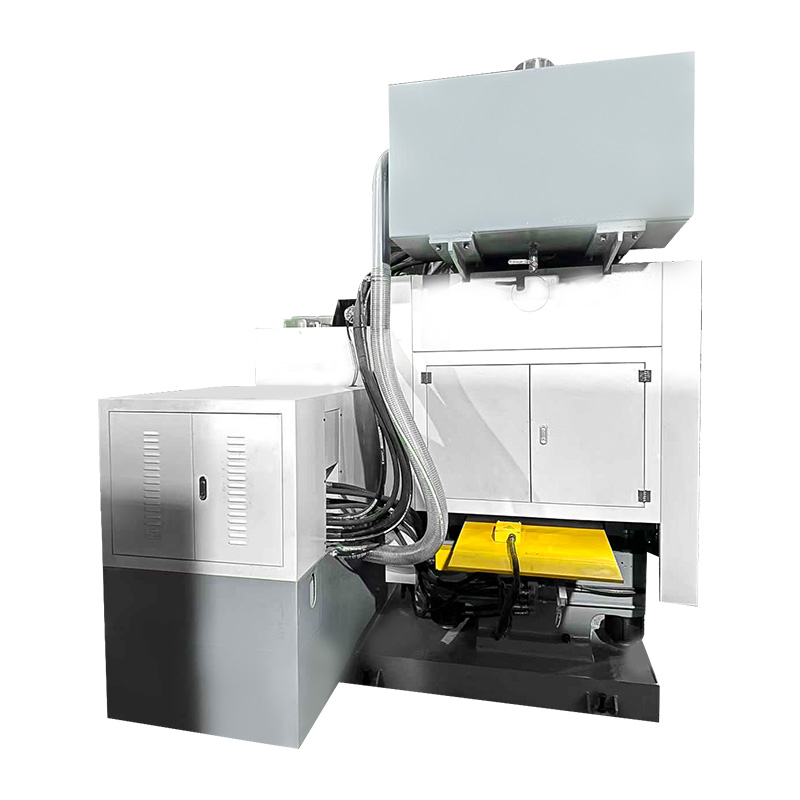

High Speed ​​Rail -jarrupalojen puristuskone

Oikeuden valinta nopean kiskon jarrupalojen puristuskone on päätös, jolla on seurauksia tuotantolattian ulkopuolella. Suurnopeusradan jarrupalat ovat turvallisuuden kannalta kriittisiä komponentteja, ne ovat ensisijainen mekanismi, jolla yli 300 kilometriä tunnissa kulkevat junat pysäytetään valvotusti ja niitä valmistavan koneen on kyettävä täyttämään rautatiekomponenttien valmistusteollisuuden vaativimmatkin tarkkuus-, yhtenäisyys- ja luotettavuusstandardit. Hyvin valittu suurnopeuskiskon jarrupalapuristin ei ole pelkkä tuotantoväline; se on perusta valmistajan kyvylle täyttää tiukat sertifiointi- ja laatuvaatimukset, joita suurten nopeuksien rautatieliikenteen harjoittajat maailmanlaajuisesti asettavat jokaiselle toimitusketjuun tulevalle jarrukomponentille.

Sen ymmärtäminen, mikä erottaa sopivan nopean kiskon jarrupalapuristinkoneen riittämättömästä, edellyttää perehtymistä sekä puristusprosessin teknisiin vaatimuksiin että suurten nopeuksien kiskon jarrupalojen eritelmien erityisvaatimuksiin. Toisin kuin tavanomaiset auto- tai kevyen raideliikenteen jarrupalat, suurten nopeuksien rautatiekiskojen jarrupalojen on toimittava luotettavasti paljon laajemmissa käyttöolosuhteissa kevyestä käyttöjarrutuksesta kohtalaisella nopeudella hätäpysähdyksiin suurimmasta nopeudesta, ja kitkakertoimen, kulumisnopeuden ja puristuslujuuden on oltava johdonmukaisia, mikä ei jätä tilaa tuotantovaihteluille pienemmissä hyväksyttävissä sovelluksissa.

Hydraulijärjestelmän tekniset tiedot: painealue ja ohjaustarkkuus

Hydraulijärjestelmä on minkä tahansa nopean kiskon jarrupalojen puristinkoneen suorituskyvyn sydän, ja sen tekniset tiedot ovat ensimmäinen arviointikriteeri vakavalle ostajalle. Suurimman puristusvoiman on oltava riittävä suurille tuotannossa käytettäville muottikokoonpanoille, ja riittävästi marginaalia paineen tasaisuuden ylläpitämiseksi, koska muotin kuluminen ja seoksen vaihtelevuus aiheuttavat pieniä vastusvaihteluita tuotantoajoissa. Suurnopeuskiskon jarrupalojen valmistuksessa tyypilliset puristusvoimat ovat 1 000 - 4 000 kilonewtonia riippuen muotin koosta ja samanaikaisesti puristettavien onteloiden lukumäärästä.

Paineensäädön tarkkuus on yhtä tärkeää. Hydraulijärjestelmän on kyettävä rakentamaan painetta hallitulla nopeudella välttäen painepiikkejä, jotka aiheuttavat yhdisteen välähdystä ja mittojen epäjohdonmukaisuutta, ja ylläpitämään asetuspisteen painetta minimaalisella poikkeamalla koko viipymävaiheen ajan. Laadukkaat nopeat kiskon jarrupalapuristimet käyttävät suljetun silmukan hydraulisia ohjausjärjestelmiä servoventtiileillä tai suhteellisilla venttiileillä, jotka reagoivat reaaliajassa paineantureiden palautteeseen ja pitävät paineen vakauden 1-2 prosentin sisällä asetuspisteestä. Tämä ohjaustarkkuuden taso on välttämätön jarrupalojen tuottamiseksi, joilla on tasainen tiheys ja mittatarkkuus, joita suurnopeusjunaverkon tekniset tiedot vaativat.

Lämpötilan säätöjärjestelmä: Tasaisuus levyn poikki

Nopeassa kiskojarrupalatuotannossa käytetään kuumapuristusmuovausta, jossa kitkamateriaaliseosta puristetaan korotetussa lämpötilassa tyypillisesti välillä 150-200 celsiusastetta lämpökovettuvan hartsin kovettumisen käynnistämiseksi, mikä antaa valmiille jarrupalalle sen mekaanisen lujuuden ja kulutuskestävyyden. Lämpötilansäätöjärjestelmän laatu suurnopeuksisessa kiskojarrupalapuristinkoneessa on siksi yhtä kriittinen kuin hydraulijärjestelmän laatu, koska lämpötilan epätasaisuus levyn pinnalla luo differentiaalista kovettumista, joka johtaa tiheys- ja kovuusgradienteihin valmiissa jarrupalassa.

Laadukkaat nopeat kiskon jarrupalapuristimet käyttävät sähköisesti lämmitettyjä levyjä, joissa on useita itsenäisesti ohjattuja lämpövyöhykkeitä, jotka on jaettu levyn pinnalle, yhdistettynä erittäin tarkkoihin termopareihin useissa mittauspisteissä ja PID-säätösilmukoilla, jotka hallitsevat aktiivisesti lämpötilan tasaisuutta. Tavoitteena on lämpötilan tasaisuussuositus plus tai miinus kolmesta viiteen celsiusastetta koko levyn alueella käyttöolosuhteissa suoritustasolla, joka vaatii huolellista lämmityselementin suunnittelua, levykokoonpanon tarkkaa lämmöneristystä ja ohjausjärjestelmää, joka pystyy kompensoimaan levyn reunoilla ja muotin kosketuspinnoilla esiintyvät lämpöhäviöt.

Rungon jäykkyys ja ohjausjärjestelmän tarkkuus

Suurinopeuksisen kiskon jarrupalapuristinkoneen rakennerungon on siirrettävä koko nimellishydraulivoima muottiin merkityksettömällä taipumalla, mikä säilyttää tasasuuntaisen levyn kohdistuksen miljoonien puristusjaksojen ajan. Rungon taipuma kuormitettuna on suora paineen epätasaisuuden lähde, jos puristuslevyt kallistuvat jopa murto-osaisesti kuormituksen alaisena, paineen jakautuminen muotin pinnalla muuttuu epätasaiseksi, jolloin muotin toinen puoli tai kulma saa suuremman paineen kuin toinen. Nopeiden kiskojen jarrupalatuotannossa, jossa tiheyden tasaisuusvaatimukset ovat erityisen tiukat, pienetkään levyn kallistuksen määrät eivät ole hyväksyttäviä.

Ohjauspilarijärjestelmä neljä tarkkuuskoneistettua pylvästä puristimen kulmissa, pronssiset tai komposiittiset ohjausholkit liikkuvassa levyssä on mekaaninen mekanismi, joka säilyttää levyn yhdensuuntaisuuden puristimen iskun ajan. Pylvään halkaisija, pinnan kovuusmääritykset ja voitelujärjestelmä, joka ylläpitää ohjausrajapintaa, määräävät, kuinka hyvin levyn yhdensuuntaisuus säilyy, kun kone kerää käyttöjaksoja. Hyvin määritelty nopea kiskojarrupalojen puristinkone säilyttää alkuperäisen levyn yhdensuuntaisuuden määrittelynsä useiden miljoonien jaksojen ajan määräaikaishuoltotoimien aikana sen sijaan, että se huonontuisi asteittain ohjaimen kulumisen kasvaessa.

Ohjausjärjestelmän ja prosessitietojen hallinta

Nykyaikaisen nopean kiskon jarrupalojen puristuskoneen ohjausjärjestelmä on kehittynyt ohjelmoitava automaatioalusta, joka hallitsee puristusjakson kaikkia osa-alueita, valvoo prosessiparametreja määritettyjen rajojen mukaisesti, antaa hälytyksiä, kun poikkeamia tapahtuu, ja kirjaa täydelliset prosessitietueet jokaisesta valmistetusta osasta. PLC-pohjaisten ohjausalustojen ja intuitiivisten kosketusnäyttöliitäntöjen avulla käyttäjät voivat avata tuotekohtaisia ​​puristusohjelmia, seurata reaaliaikaisia ​​prosessitietoja puristusjakson aikana ja tarkastella historiallisia tuotantotietoja laadun analysointia varten.

Ningbo Delidong Machinery Technology Co., Ltd. , tunnustettu joukossa Kiinan suurnopeusjunajärjestelmän jarrupalojen puristuskoneiden valmistajat Edistyneen suunnittelukyvyn vuoksi integroi puristinkoneisiinsa kehittyneitä ohjaus- ja tiedonhallintajärjestelmiä, jotka tukevat nopeiden rautatiekomponenttien toimitusketjujen vaatimia prosessin jäljitettävyyttä ja laatudokumentaatiota. Yrityksen tunnustus kansalliseksi korkean teknologian yritykseksi heijastaa sen tuotevalikoimaan upotetun ohjausjärjestelmän ja automaatiotekniikan syvyyttä.

Tasainen tiheys on suurten nopeuksien kiskon jarrupalojen tärkein yksittäinen laatuominaisuus, koska se on fyysinen ominaisuus, josta kaikki muut suorituskykyominaisuudet kitkakertoimen vakaus, kulumisnopeuden tasaisuus, puristuslujuus ja lämpöstabiilisuus lopulta johtuvat. Jarrupalalla, jonka tiheys vaihtelee paksuudessaan tai sen pinnan poikki, esiintyy vaihtelua kaikissa näissä suorituskykyominaisuuksissa, mikä tekee sen käytöstä käytössä vaikeasti ennustettavissa ja mahdollisesti vaarallisen äärimmäisissä hätäjarrutusolosuhteissa suuresta nopeudesta. Suurinopeuksisen kiskon jarrupalojen puristuskoneen teknisenä haasteena on muuttaa puristimen hydraulinen voima aidosti tasaiseksi puristusjännityskentäksi koko muotin materiaaliseoksessa, mikä edellyttää paineen, lämpötilan, materiaalivirtauksen ja muotin suunnittelun huolellista hallintaa samanaikaisesti.

Tiheyden vaihtelun mekaniikka puristusmuovauksessa

Puristusmuovattujen jarrupalojen tiheyden vaihtelu johtuu kahdesta peruslähteestä: epätasaisesta paineen jakautumisesta muotin pinnalla ja epätasaisesta lämpötilan jakautumisesta muotin poikki, mikä saa materiaaliyhdisteen saavuttamaan virtaus- ja kovettumislämpötilansa eri aikoina eri alueilla. Molempiin tiheysvaihtelun lähteisiin voidaan puuttua puristinkonesuunnittelun avulla, mutta ne vaativat erilaisia ​​teknisiä ratkaisuja, jotka on toteutettava samanaikaisesti, jotta saavutettaisiin suurnopeusratavaatimusten edellyttämä tasainen tiheys.

Paineen epätasaisuus muotin pinnalla johtuu levyn taipumisesta kuormituksen alaisena, ohjauspylvään epätasapainosta ja luontaisesta painegradientista, joka kehittyy materiaaliyhdisteisiin, kun ne virtaavat muotin ontelossa puristusvaiheen aikana. Kun puristin sulkeutuu ja seos alkaa virrata, muotin täytetyt alueet kehittävät ensin korkeamman paikallispaineen kuin alueet, jotka täyttävät myöhemmin seoksen viskoosisen virtausvastuksen ja muotin ontelon geometrian aiheuttaman ilmiön. Tämän virtausohjatun painegradientin hallinta vaatii optimoidun muotin suunnittelun ja hallitun puristusnopeuden yhdistelmän, joka mahdollistaa seoksen jakautumisen täysin ennen kuin paine on rakennettu lopulliseen arvoonsa.

Servo-hydrauliikan ohjaus ja paineprofiilin optimointi

Edistynyt suurnopeusjunaverkon jarrupalojen puristuskoneet käytä servohydraulijärjestelmiä, joissa servomoottori käyttää muuttuvatilavuuksista hydraulipumppua perinteisten kiinteätilavuuspumppujärjestelmien sijaan. Servohydrauliikkajärjestelmät tarjoavat huomattavasti paremman paineensäädön tarkkuuden ja vastenopeuden kuin perinteiset järjestelmät, koska pumpun tehoa voidaan muuttaa jatkuvasti ja nopeasti vastauksena muotin pinnalla olevien paineantureiden palautteeseen. Tämä ominaisuus mahdollistaa puristusnopeuden ja paineen muodostumisnopeuden säätelyn tarkasti, mikä varmistaa, että seos virtaa tasaisesti täyttääkseen muotin ontelon ennen merkittävän kovettumisen alkamista, minimoiden tiheyden vaihtelua aiheuttavat virtausvetoiset painegradientit.

Servoohjatun nopean kiskon jarrupalapuristinkoneen puristusohjelma sisältää tyypillisesti hitaan sulkemisvaiheen puristusjakson alussa, jolloin levy lähestyy muottia kontrolloidulla alhaisella nopeudella, jotta seos alkaa jakautua kevyessä paineessa, jota seuraa kontrolloitu paineen muodostusvaihe ja sitten korkeapaineinen viipymävaihe, jossa seos kovettuu maksimipaineessa. Tämä optimoitu paineprofiili, joka toteutetaan servotarkkuudella, on yksi tehokkaimmista työkaluista tasaisen tiheyden saavuttamiseksi monimutkaisissa muottigeometrioissa.

Tiheyden tasaisuustekijät: vertailutaulukko

Seuraavassa taulukossa on yhteenveto tärkeimmistä tekijöistä, jotka vaikuttavat tiheyden tasaisuuteen suurten nopeuksien kiskon jarrupalojen puristuskoneiden valmistuksessa, ja siinä on huomautuksia asiaan liittyvistä teknisistä mekanismeista ja suunnitteluominaisuuksista, jotka koskevat kutakin tekijää.

Erittäin lujien, kulutusta kestävien jarrupalojen valmistus suurnopeusjunien sovelluksiin ei ole pelkkää oikean materiaalin puristamista riittävällä voimalla, vaan se on seurausta tarkasti kontrolloidusta valmistusprosessista, jossa jokainen puristussyklin parametri myötävaikuttaa jarrupalojen suorituskyvyn määrittävien mikrorakenteisten ja mekaanisten ominaisuuksien kehittymiseen. Ymmärtäminen, kuinka nopea kiskojarrupalapuristin auttaa saavuttamaan vaaditun lujuuden ja kulutuskestävyyden, auttaa valmistajia ymmärtämään, miksi prosessin ohjauksen tarkkuus liittyy niin suoraan tuotteen suorituskykyyn.

Puristusparametrien ja materiaalin ominaisuuksien välinen suhde

Useimmissa suurnopeusjunien jarrupaloissa käytetyn materiaaliluokan, kertamuovisidosmateriaalin mekaaniset ominaisuudet kehittyvät kuumapuristusprosessin aikana, kun lämpökovettuva hartsisideaine silloittuu lämmön ja paineen yhteisvaikutuksen alaisena. Puristuksen aikana saavutettu kovettumisaste määrää valmiin tyynyn kovuuden, puristuslujuuden ja lämpöstabiilisuuden, kun taas puristuksen aikana saavutettu tiheys määrää sen kulumiskestävyyden ja kitkakertoimen stabiilisuuden jatkuvissa jarrutuskuormissa.

Alikovettuminen, joka johtuu riittämättömästä puristuslämpötilasta, liian lyhyestä viipymäajasta tai riittämättömästä paineesta, tuottaa jarrupalan, jonka lujuus ja kovuus on määritettyä alhaisempi ja joka on herkempi pintalasille ja väsymishalkeilulle toistuvissa korkean energian jarrutusjaksoissa. Ylikovettuminen liiallisesta lämpötilasta tai pitkästä viipymisestä voi aiheuttaa hartsin hajoamista ja huokoisuutta, mikä heikentää sekä lujuutta että kulutuskestävyyttä. Optimaalinen puristusikkuna lämpötilan, paineen ja ajan yhdistelmä, joka tuottaa täysin kovettuneet tyynyt suurimmalla tiheydellä ilman hajoamista, on kapea, ja prosessin pitäminen tässä ikkunassa johdonmukaisesti vaatii tarkkaa lämpötilan ja paineen hallintaa, jonka laadukkaat nopeat kiskon jarrupalapuristimet tarjoavat.

Optimoitu muovausprosessi kitkamateriaaliyhdisteille

Nopeiden kiskojen jarrupalojen kitkaseoksen muovausprosessiin kuuluu muutakin kuin pelkkä puristus. Puristimen sulkeutuessa ja paineen kasvaessa seoksessa tapahtuu monimutkaisia ​​fysikaalisia muutoksia: irtonaiset jauhehiukkaset tiivistyvät ja alkavat virrata, loukkuun jäänyt ilma poistuu muotin tuuletusaukkojen kautta, lämpökovettuva hartsi pehmenee ja alkaa kastella lujitekuitu- ja täyteainehiukkasia, ja lopuksi hartsi silloittuu kovettumislämpötilan saavuttaessa. Jokainen näistä vaiheista vaatii erityisiä prosessiolosuhteita, ohjattua puristusnopeutta tiivistyksen aikana, riittävää tuuletusgeometriaa, riittävää juoksevuutta virtausvaiheessa ja jatkuvaa painetta ja lämpötilaa kovetusvaiheen läpi, jotka on muokattava sekä muotin suunnitteluun että puristusjaksoohjelmaan.

A nopean kiskon jarrupalojen puristuskone täysin ohjelmoitavan puristusprofiilin ansiosta prosessisuunnittelija voi määrittää erilliset ehdot tämän sekvenssin kullekin vaiheelle: hidas sulkemisvaihe alkutiivistystä varten, kontrolloitu paineramppi virtausvaiheelle, maksimipaineen käyttö kovettumista varten ja hallittu puristusnopeus kovettun osan delaminoitumisen tai takaisinjousituksen estämiseksi. Tämä prosessinohjauskyvyn taso erottaa sovellukseen suunnitellun nopean kiskon jarrupalapuristinkoneen yleisestä puristinkoneesta, joka sattuu fyysisesti tuottamaan vaaditun voiman.

Painatuksen jälkeinen lämpökäsittely ja sen rooli loppuominaisuuksissa

Joissakin suurten nopeuksien kiskon jarrupalojen tuotantoprosesseissa ensisijaista puristusoperaatiota seuraa puristuksen jälkeinen lämpökäsittely, jota kutsutaan myös jälkikovetukseksi tai karkaisuksi, jossa puristettuja tyynyjä pidetään korotetussa lämpötilassa uunissa tietyn ajan silloitusreaktion loppuunsaattamiseksi ja puristuksen aikana syntyvien sisäisten jännitysten lievittämiseksi. Tämä jälkikovetusvaihe pidentää tehokkaan kovetusajan pidemmälle kuin itse puristusjaksossa on käytännöllistä, mikä mahdollistaa korkeamman kovetusasteen saavuttamisen kuin pelkkä kuumapuristus voi tarjota taloudellisesti kannattavien sykliaikkojen sisällä.

Suurinopeuksisen kiskon jarrupalapuristinkoneen rooli tehokkaan jälkikovettamisen mahdollistajana alkaa itse puristusoperaation aikana: tyyny, joka tulee jälkikovetusuuniin tasaisen tiheyden, täydellisen pinnan lujittumisen ja riittävän esikovettuneen kuumapuristusvaiheesta, kehittää tasaisempia ja täydellisempiä loppuominaisuuksia jälkikovetuskäsittelystä kuin tyyny, jonka tiheys vaihtelee hallitulla esi- tai huonolla puristustoiminnalla. Puristimen prosessin laatu on siis edellytys prosessin laadulle seuraavassa lämpökäsittelyvaiheessa.

Laadunvarmistus ja jäljitettävyys korkean lujan tyynyn tuotannossa

Sen varmistaminen, että jokainen tuotettu suurnopeuskiskon jarrupala täyttää spesifikaatioiden lujuus- ja kulutuskestävyysvaatimukset, ei edellytä vain prosessin valvontaa tuotannon aikana, vaan myös systemaattista laadunvarmistusta useissa kohdissa saapuvien materiaalien tarkastuksessa, prosessin aikana suoritettujen mittojen ja painojen tarkastuksia sekä valmiiden osien mekaanista testausta yhdistettynä jäljitettävyysjärjestelmään, joka yhdistää jokaisen testatun jarrupalan tiettyihin prosessiparametreihin, joissa se on valmistettu.

Ningbo Delidong Machinery Technology Co., Ltd. on ammattimainen High-Speed ​​Rake Pad Press Machine Factory, joka toimittaa sekä kotimaisia ​​että kansainvälisiä rautatiekomponenttien valmistajia, ja suunnittelee puristuskoneensa integroidulla tiedonkeruu- ja jäljitettävyystuella vakioominaisuuksina, ei valinnaisina lisäuksina, jotka kuvastavat yrityksen ymmärrystä siitä, että prosessitietojen hallinta on olennainen osa turvallisuuskriittisten rautatiekomponenttien tuotannon laatujärjestelmää. Delidongin pitkäaikaiset kumppanuudet suurten jarrukomponenttien valmistajien kanssa ja sen vahva alan maine, jota tukee sen Kiinan kitkamateriaaliyhdistyksen neuvoston jäsenyys, heijastavat sen laitteiden kokemusta todellisissa suurnopeusjunien tuotantoympäristöissä. Delidong Machineryn suunnittelukyvyn, valmistuksen laadun ja kattavan myynnin jälkeisen tuen yhdistelmä on vakuuttava ja todistettu ratkaisu niille valmistajille, jotka etsivät nopeaa kiskon jarrupalapuristinta, joka tarjoaa sekä vaativimpien rautateiden turvallisuusstandardien mukaisten jarrupalojen valmistukseen vaadittavan teknisen suorituskyvyn että tuotantotehokkuuden, joka tarvitaan pysyäkseen kilpailukykyisenä globaaleilla markkinoilla.
