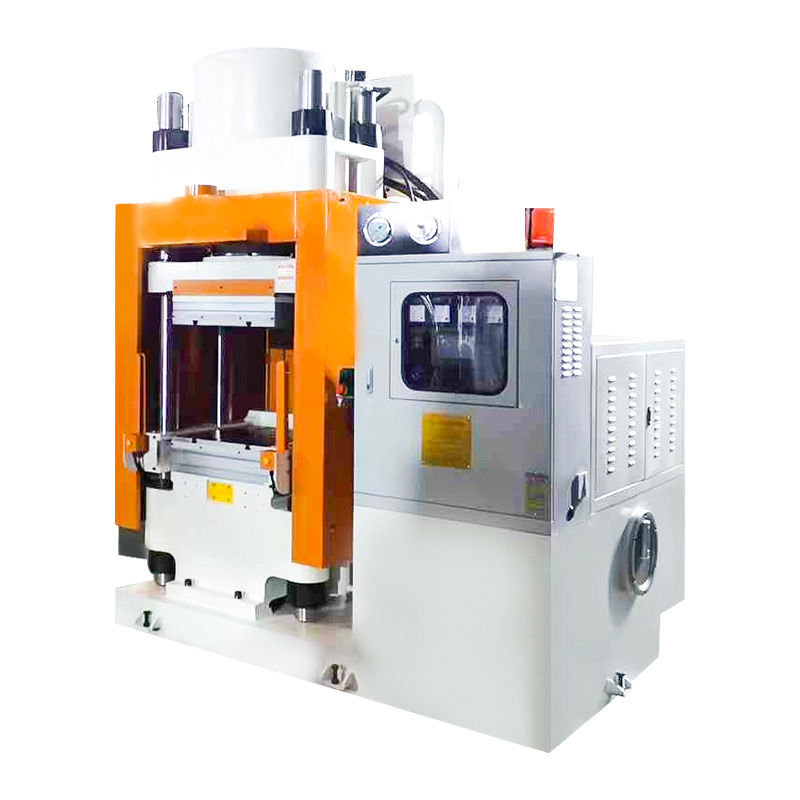

Kylmäpuristusmuovauskone

Kitkajarrupalojen valmistusprosessissa kylmäpuristusmuovauksella on kriittinen väliasema raaka-aineen valmistelun ja lopullisen kuumapuristuskovettamisen välillä. A kylmäpuristusmuovauskone on erikoislaite, joka on suunniteltu tiivistämään irtonainen kitkamateriaaliseos yhtenäiseksi, mitoiltaan vakaaksi esimuotiksi kontrolloidussa hydraulisessa paineessa ympäristön lämpötilassa tai lähellä sitä ilman kohonnutta lämpöä, joka ohjaa lämpökovettuvaa hartsin kovettumista viimeisessä kuumapuristusvaiheessa. Ymmärtäminen, mitä kylmäpuristusmuovauskone tekee ja miksi tämä välivaihe on niin arvokas korkealaatuisessa jarrupalatuotannossa, on lähtökohta sen roolin ymmärtämiselle koko valmistusprosessissa.

Jarrupalojen valmistuksessa käytetty kitkamateriaaliseos on monimutkainen seos vahvistavia kuituja, kitkaa modifioivia aineita, voiteluaineita, hioma-aineita ja lämpökovettuvia hartsisideaineita tyypillisesti jauheena tai rakeina sekoituksen jälkeen. Tässä löysässä tilassa seoksella on huono mittastabiilius ja erittäin vaihteleva paikallinen tiheys, mikä tekee siitä soveltumattoman ladattavaksi suoraan kuumapuristusmuottiin ilman esikiinnitystä. Irtonaisen seoksen lataaminen suoraan kuumapuristusmuottiin voi johtaa epätasaiseen täyttöön, ilman juuttumiseen ja painegradienttiin kuumapuristusjakson aikana, mikä aiheuttaa kovettuneen tyynyn tiheyden vaihtelua. Kylmäpuristusmuovauskone ratkaisee tämän ongelman esikiinnittämällä yhdisteen stabiiliksi aihioksi ennen kuin se tulee kuumapuristukseen, mikä luo olosuhteet tasaiselle tiheydelle ja virheettömyydelle loppuvaiheessa.

Kylmäpuristusmuovaussykli: askel askeleelta

Käyttösykli a kylmäpuristusmuovauskone alkaa tarkasti punnitun kitkamateriaalipanoksen kontrolloidulla lataamisella muotin onteloon. Panoksen painon tarkkuus tässä vaiheessa on kriittistä panoksen painon vaihtelut muuttuvat suoraan valmiin esimuotin paksuuden ja tiheyden vaihteluiksi, jotka sitten kuljetetaan kuumapuristuskovetusvaiheen läpi valmiille jarrupalalle. Laadukkaissa kylmäpuristuskoneissa käytetään automatisoituja punnitus- ja annostelujärjestelmiä, jotka syöttävät seospanokset tiukkojen painotoleranssien sisällä eliminoiden manuaalisen lataamisen aiheuttaman vaihtelun.

Kun muotti on ladattu, kylmäpuristusmuovauskone sulkee puristuslevyn muottiin kontrolloidulla nopeudella ja kohdistaa asteittain hydraulista painetta seoksen pintaan. Puristuksen alkuvaiheessa irtonaiset yhdistehiukkaset järjestäytyvät uudelleen ja pakkautuvat yhteen, kun hiukkasten väliset tyhjät tilat poistuvat. Seokseen jääneen ilman on annettava päästä ulos muotin tuuletusjärjestelmän läpi tämän vaiheen aikana liian nopea puristussuljin vangitsee ilman kompaktiin, mikä luo huokoisuusvirheitä, jotka selviävät kuumapuristuskovetusvaiheesta ja näkyvät heikkoina kohtina valmiissa jarrupalassa.

Kun puristus jatkuu ja hiukkasten väliset ontelot sulkeutuvat, lisätiivistymisen saavuttamiseen tarvittava paine kasvaa nopeasti. Kylmäpuristusmuovauskone käyttää määritettyä maksimipainetta tyypillisesti välillä 50 - 200 megapascalia yhdisteen koostumuksesta ja tyynyn spesifikaatiosta riippuen ja pitää tämän paineen hallussa kontrolloidun viipymäjakson ajan, joka sallii yhdistehiukkasten lujittumisen täydellisesti. Viipymäjakson lopussa puristin vapautetaan kontrolloidulla puristusnopeudella ja muodostettu aihio työnnetään ulos muotista valmiina siirrettäväksi kuumapuristuskovetusvaiheeseen. Koko kylmäpuristusmuovaussykli päättyy tyypillisesti 15-60 sekunnissa onteloa kohti, mikä tekee siitä suuren suorituskyvyn toiminnon, joka voidaan sovittaa useiden myöhempien kuumapuristusyksiköiden kapasiteettiin.

Kylmäpuristusmuovauskoneen tärkeimmät osat

Kylmäpuristusmuovauskoneen tärkeimmät toiminnalliset komponentit ovat hydraulinen voimayksikkö, puristuskehys ja levykokoonpano, muotti- ja irrotusjärjestelmä, ohjausjärjestelmä sekä seosten lastaus- ja annosteluliitäntä. Hydraulinen voimayksikkö tuottaa ohjatun paineen, joka ohjaa puristustoimintoa, ja sen spesifikaatiot maksimipaineluokitus, virtausnopeus, ohjausventtiilin tyyppi ja jäähdytysjärjestelmä määräävät koneen kyvyn suorittaa tarkkoja paineprofiileja eri muottikokojen ja seostyyppien kohdalla.

Puristuskehyksen on tarjottava rakenteellinen jäykkyys, joka tarvitaan täyden nimellishydraulisen voiman siirtämiseksi muottiin ilman taipumista, säilyttäen levyn yhdensuuntaisuuden koko puristusiskun ajan. Ohjauspilarin suunnittelu ja tarkkuus, kuten kaikissa puristuskonesovelluksissa, ovat keskeisessä asemassa, jotta saavutetaan tasainen esimuottien tiheys edellyttämä levyn kohdistus. Muotin irrotusjärjestelmä, joka työntää muodostetun aihion ulos muotin ontelosta puristusjakson lopussa vahingoittamatta sen pintaa tai reunoja, on suunniteltava työstettävän aihion geometriaan ja materiaaliominaisuuksiin, koska aihiot ovat prosessin tässä vaiheessa mekaanisesti hauraita ja vaurioituvat helposti liiallisesta ulostyöntövoimasta tai väärin kohdistetuista ulostyöntötapeista.

Kylmäpuristus vs. suora kuumapuristus: Kun kylmämuovaus lisää arvoa

Kaikissa jarrupalojen tuotantoprosesseissa ei ole omaa kylmäpuristusvaihetta, jotkut valmistajat puristavat suoraan irtonaisesta seoksesta kuumapuristusmuottiin yksivaiheisessa toimenpiteessä. Jarrupalojen valmistuslinjaa suunnitteleville tai optimoiville tuotantoinsinööreille on tärkeää ymmärtää, milloin kylmäpuristusmuovaus tuo riittävästi lisäarvoa oikeuttaakseen lisäprosessin ja laiteinvestoinnin. Kylmäpuristusmuovaus tuottaa suurimman arvon sovelluksissa, joissa kitkamateriaaliseoksella on huonot virtausominaisuudet, jotka estävät tasaisen muotin täytön suorassa kuumapuristuskuormituksessa, joissa jarrupalojen geometria on monimutkainen ja siinä on merkittävää paksuusvaihtelua tai syviä syvennyksiä, jotka luovat differentiaalista täyttöä, joissa tuotantomäärät ovat riittävän suuria, jotta valmiiksi muotoiltujen panosten läpimenoetu on suurempi, jolloin prosessin tasainen kuormitusaste, korkein mahdollinen kuormitusvaihe kuumapuristusmuotteihin. ja mikrorakenne on vaativa spesifikaatio. Kaikki nämä ehdot ovat tyypillisesti voimassa korkealaatuisessa auto-, hyötyajoneuvo- ja rautatiejarrupalojen valmistuksessa, mikä selittää kylmäpuristuskoneiden laajan käyttöönoton alan johtavissa tuotantotoiminnoissa.

Tasainen materiaalin jakautuminen, kaikkien yhdisteiden aineosien tasainen sijoittelu muodostuneen esimuotin tilavuudessa, tasainen paikallinen tiheys ja koostumus jokaisessa kohdassa on ensisijainen laatutulos, joka kylmäpuristuskoneen on tarjottava. Aidon tasaisuuden saavuttaminen edellyttää koko prosessin huolellista hallintaa seoksen valmistuksesta muotin lataamiseen, puristamiseen ja irrotukseen asti, ja koneen suunnitteluominaisuudet toimivat yhdessä luoden olosuhteet, jotka suosivat tasaista jakautumista jokaisessa vaiheessa.

Muotin suunnittelu ja sen vaikutus jakelun yhtenäisyyteen

Kylmäpuristusmuovauskoneessa käytetty muotti ei ole passiivinen säiliö, sen muotoilu vaikuttaa aktiivisesti seoksen jakautumiseen puristuksen aikana. Muotin ontelon geometria on suunniteltava siten, että seos täyttää kaikki alueet tasaisesti puristimen sulkeutuessa luomatta suositeltavia virtausreittejä, jotka keskittyvät massaa tietyille alueille ja jättävät toiset suhteellisen harvaksi. Jarrupalojen geometrioissa, joissa on viisteet, raot tai kiinnitysominaisuudet, muotin suunnittelussa on otettava huomioon se, miten seos virtaa näiden ominaisuuksien ympärillä puristuskuormituksen alaisena, ja varmistettava, että paine siirtyy tasaisesti kaikille pinnoille.

Muotin tuuletus on yhtä tärkeä jakelun tasaisuuden kannalta. Kun puristin sulkeutuu ja hiukkasten väliset ontelot painuvat kokoon, ilman on voitava poistua nopeasti ja tasaisesti muotin tuuletusjärjestelmän läpi. Riittämätön tuuletus aiheuttaa vastapainetta, joka vastustaa yhdisteiden tiivistymistä huonosti tuuletetuilla alueilla, mikä aiheuttaa paikallisia tiheyspuutteita. Laadukkaat kylmäpuristuskoneen muotit sisältävät huolellisesti suunnitellut tuuletuskanavat tai sintratut tuuletussisäkkeet, jotka päästävät ilman poistumaan vapaasti puristuksen aikana ilman, että seos puristuu ulos muotin ontelosta.

Ohjattu puristusnopeus ja sen vaikutus yhdisteen virtaukseen

Nopeudella, jolla kylmäpuristusmuovauskone kohdistaa painetta seokseen, on suora ja merkittävä vaikutus siihen, kuinka tasaisesti seos jakautuu muotissa. Jos puristin sulkeutuu liian nopeasti, seoksella ei ole aikaa virrata täyttämään muottiontelon syrjäisiä alueita ennen tiivistymisen alkamista, mikä johtaa tiheysgradienteihin hyvin täytettyjen keskialueiden ja harvaan täytettyjen reuna-alueiden välillä. Nopea puristus myös vangitsee ilman kompaktiin ennen kuin se pääsee poistumaan tuuletusjärjestelmän läpi, jolloin syntyy huokoisuutta, joka säilyy kuumapuristuskovetusvaiheessa.

A kylmäpuristusmuovauskone ohjelmoitavan puristusnopeuden säädön avulla puristininsinööri voi määrittää monivaiheisen puristusprofiilin: hitaan aloitusvaiheen, jonka avulla seos alkaa jakautua kevyessä paineessa, kontrolloidun välivaiheen, joka jatkaa jakautumista samalla kun se aloittaa tiivistymisen, ja viimeisen korkeapainevaiheen, joka saavuttaa aihion tavoitetiheyden. Tämä profiilipohjainen lähestymistapa puristusnopeuden hallintaan on yksi tehokkaimmista työkaluista tasaisen jakautumisen saavuttamiseksi useissa eri seoskoostumuksissa ja muottien geometrioissa.

Tasaisen jakelun suorituskykytekijät: vertailutaulukko

Seuraavassa taulukossa on yhteenveto tärkeimmistä tekijöistä, jotka vaikuttavat materiaalin jakautumisen tasaisuuteen kylmäpuristuskoneissa, tunnistaen kunkin vaikutuksen mekanismin ja siihen liittyvät suunnittelu- tai prosessiominaisuudet.

Yhdisteiden valmistuksen rooli jakelun tasaisuuden tukemisessa

Tasainen materiaalin jakautuminen kylmäpuristuskoneen lähdössä alkaa vastavirtaan yhdisteen valmistusvaiheessa. Tasaisesti sekoitettu kitkamateriaaliseos, jossa kaikki aineosat jakautuvat tasaisesti koko erän alueelle, tarjoaa aloitusolosuhteet, joiden avulla kylmäpuristusmuovauskone tuottaa tasaisen esimuotin laadun. Segregaatiosta, jossa raskaammat hiukkaset ovat laskeutuneet pois kevyemmistä varastoinnin tai käsittelyn aikana, muodostuu esimuotteja, joiden koostumus vaihtelee, mikä vaikuttaa kitka- ja kulumisominaisuuksiin riippumatta siitä, kuinka hyvin puristustoiminto suoritetaan. Kylmäpuristusmuovauskone toimii siksi tehokkaimmin osana täydellistä prosessijärjestelmää, jossa seoksen valmistus- ja käsittelykäytännöt on suunniteltu säilyttämään seoksen tasaisuus aina muotin kuormitukseen asti.

Kysymys siitä, miksi puristamalla matalassa lämpötilassa sen sijaan, että seoksen suoraan kuumapuristaminen yhdessä korkean lämpötilan vaiheessa tuottaa vahvemmat ja luotettavammat jarrupalat, kuuluu lämpökovettuvien kitkakomposiittien materiaalitieteen ytimeen. Vastaus koskee tapaa, jolla lämpökovettuvat hartsijärjestelmät reagoivat lämmön ja paineen yhdistettyyn käyttöön, ja erityiset edut, jotka näiden kahden prosessin sisääntulon erottaminen kohdistamalla ensin painetta alhaisessa lämpötilassa ja sitten kohdistamalla lämpöä seuraavan erityisen kovetusvaiheen aikana mahdollistaa suurimman mahdollisen tiheyden ja rakenteellisen eheyden valmiissa tyynyssä.

Lämpökovettuvan hartsin käyttäytyminen matalassa vs. korkeassa lämpötilassa

Lämpökovettuvat hartsit Sideainejärjestelmät, joita käytetään käytännöllisesti katsoen kaikissa korkean suorituskyvyn jarrupalaseoksissa, käyvät läpi ominaisen viskositeetti-lämpötilakäyttäytymisen, mikä on keskeistä sen ymmärtämisessä, miksi matalan lämpötilan puristus on edullista. Huoneenlämpötilassa useimmat lämpökovettuvat hartsit ovat kiinteitä tai puolikiinteitä, ja niillä on korkea viskositeetti, joka estää merkittävän virtauksen. Lämpötilan noustessa hartsi kulkee pehmenemisvaiheen läpi, jossa viskositeetti laskee ja hartsista tulee tarpeeksi juoksevaa kastelemaan lujitekuitujen ja täyteainehiukkasten pinnat ja virtaamaan paineen alaisena. Korkeammissa lämpötiloissa silloitusreaktio alkaa ja hartsi muuttuu peruuttamattomasti viskoosista nesteestä jäykkään lämpökovettuvaksi kiinteäksi aineeksi.

Yksivaiheisessa suorassa kuumapuristusprosessissa seos ladataan kuumennettuun muottiin, jossa se samanaikaisesti puristetaan ja kovetetaan. Tämän lähestymistavan ongelmana on, että hartsi alkaa kovettua ennen kuin yhdisteellä on ollut tilaisuus tiivistyä täysin ja saavuttaa maksimitiheys paineen alaisena. Kun kovettuminen on alkanut, kasvava hartsin viskositeetti vastustaa täydelliseen tiivistymiseen tarvittavaa virtausta, ja kaikki kovettumisen alkaessa esiintyvät ontelot tai matalatiheyksiset vyöhykkeet lukittuvat valmiin tyynyn rakenteeseen. Kylmäpuristusmuovauskone välttää tämän ongelman lujittelemalla yhdisteen maksimitiheyteen ennen kuin mitään kovettumista tapahtuu, varmistaen, että kuumapuristuskovetusvaihe alkaa täysin tiiviillä, huokosvapaalla esimuotilla löysällä, osittain tiivistetyllä panoksella.

Vikojen vähentäminen esikonsolidoinnin avulla

Ilman kylmäpuristusta valmistetuissa jarrupaloissa yleisimmin havaitut viat, huokoisuus, delaminaatio, pinnan aukot ja sisäiset halkeamat liittyvät kaikki puristusvaiheen epätäydelliseen tiivistymiseen. Kohdistamalla kontrolloitua painetta yhdisteeseen alhaisessa lämpötilassa kylmäpuristusmuovauskoneessa ennen minkään kovetuksen alkamista, nämä viat korjataan niiden lähteellä. Huokoisuus eliminoituu, koska kylmäpuristusjakson koko viipymäaika on käytettävissä ilman poistamiseen ja aukkojen sulkemiseen ilman kilpailevaa hartsin kovettumisen vaikutusta, joka jäädyttäisi tyhjät tilat paikoilleen. Delaminaatiotaipumus vähenee, koska aihio tulee kuumapuristukseen yhtenäisesti sidottuina tiivisteinä eikä löysänä panoksena, joka on lujitettava ja liitettävä samanaikaisesti.

Kylmäpuristusmuovauksen esivahvistuksella saavutetut lujuusparannukset ovat mitattavissa ja merkittäviä. Jarrupalat, jotka on valmistettu kylmäpuristusmuovauksella ja sen jälkeen kuumapuristuskovetuksella, osoittavat jatkuvasti korkeampaa puristuslujuutta, suurempaa leikkauslujuutta kitkamateriaalin ja tukilevyn välisessä sidoslinjassa ja parannetun lämpöväsymishalkeilun kestävyyden verrattuna vastaaviin suoralla kuumapuristamalla valmistettuihin tyynyihin. Nämä ominaisuuksien parannukset johtavat suoraan pidempään käyttöikään, tasaisempaan jarrutustehoon tyynyn koko käyttöiän ajan ja pienempään ennenaikaisen vian riskiin vaativissa sovelluksissa.

Optimoitu kovettuminen seuraavassa kuumapuristusvaiheessa

Kun täysin tiivistynyt kylmäpuristettu aihio ladataan kuumapuristusmuottiin, alkaa kovetusprosessi paljon edullisemmasta lähtötilanteesta kuin on mahdollista löysällä seospanoksella. Hartsi on jo saatettu läheiseen kosketukseen kaikkien lujitekuitujen ja täyteainehiukkasten kanssa kylmäpuristuksen tiivistämisen aikana, joten lämpöä käytettäessä hartsi voi aloittaa silloittumisen välittömästi ilman, että aiemmin kuivia pintoja tarvitsee ensin kastella. Tämä tarkoittaa, että kuumapuristusjakso voi olla lyhyempi ja siinä voidaan käyttää tarkemmin säädeltyä lämpötilaprofiilia, joka on optimoitu kovettumista varten samanaikaisen tiivistämisen ja kovetuksen sijaan, mikä puolestaan ​​tuottaa tasaisemman kovettuneen tyynyn, jolla on yhdenmukaisemmat mekaaniset ominaisuudet.

Ningbo Delidong Machinery Technology Co., Ltd ., ammattilainen Kylmäpuristusmuovauskoneiden valmistajat jolla on laaja kokemus kitkamateriaalien tuotantolaitteista, suunnittelee kylmäpuristuskoneensa erityisesti optimoimaan esikonsolidointiolosuhteet, jotka mahdollistavat tämän erinomaisen kuumapuristuskovetustuloksen. Yrityksen tekninen asiantuntemus, jota tukevat useat keksintöpatentit ja sen asema kansallisena korkean teknologian yrityksenä, heijastuu sen kylmäpuristuskoneen tuotevalikoimaan sisällytetyissä tarkoissa paineohjauksissa, ohjelmoitavissa puristusprofiileissa ja automaattisissa seosten lastausjärjestelmissä.

Pitkäaikainen lujuus ja kulutuskestävyys: Kylmäpuristuksen etu

Kylmäpuristusmuovauksen tuomat lujuusparannukset ylittävät valmiin tyynyn alkuperäiset mekaaniset ominaisuudet, ja ne vaikuttavat myös siihen, miten tyynyn ominaisuudet kehittyvät sen käyttöiän aikana. Pehmuste, jolla on suurempi alkutiheys ja täydellisempi, tasaisemmin kovettuva hartsi, kestää paremmin puristusväsymystä, joka kertyy jarrupaloihin toistuvien korkeaenergiaisten jarrutusjaksojen seurauksena. Tiheämpi, huokosvapaa mikrorakenne vastustaa halkeamien alkamis- ja etenemismekanismeja, jotka aiheuttavat asteittaista lujuuden heikkenemistä käytössä, säilyttäen tyynyn rakenteellisen eheyden pidemmän osan sen kokonaiskäyttöiästä.

Kulutuskestävyys hyötyy samalla tavalla kylmäpuristusmuovauksella saavutetusta parannetusta mikrorakenteesta. Suurempi tiheys tarkoittaa, että kitkapinnassa on enemmän materiaalia pinta-alayksikköä kohti jarrutusrajapinnalle, mikä vähentää kulumisnopeutta jarrutusjaksoa kohti. Kovien hankaavien hiukkasten tasaisempi jakautuminen tyynyn poikkileikkaukselle varmistaa, että kitkapinta säilyttää tasaisen pinnan topografian kuluessaan sen sijaan, että muodostuisi paikallisia kovia ja pehmeitä vyöhykkeitä, jotka aiheuttavat epätasaisia ​​kulumiskuvioita ja kitkakertoimen epävakautta. Sovelluksissa, joissa tasainen, ennustettava jarrupalojen kulumisikä on keskeinen suorituskyvyn vaatimus, koska se koskee kaikkia auto-, hyötyajoneuvo- ja rautatiesovelluksia, kylmäpuristuskoneen panos kulutuskestävyyteen on suora ja käytännössä merkittävä etu.

Ningbo Delidong Machinery Technology Co., Ltd. on ammattimainen kylmäpuristuskonetehdas, jolla on vankka kokemus jarrukomponenttien valmistajista sekä kotimaassa että kansainvälisesti, ja se yhdistää suunnittelukyvyn reagoivaan huoltopalveluun, mukaan lukien asennus, koulutus ja varaosien saatavuus varmistaakseen, että asiakkaat säilyttävät kylmäpuristuslaitteidensa täyden suorituskyvyn koko sen käyttöiän ajan. Yrityksen jäsenyys China Friction Material Associationissa ja sen pitkäaikaiset alan kumppanuussuhteet heijastavat sen kylmäpuristuskoneiden käytännön validointia todellisissa tuotantoympäristöissä, mikä tekee siitä luotettavan kumppanin valmistajille, jotka haluavat parantaa jarrupalojen laatua prosessisuunniteltujen kylmäpuristusten esikonsolidoinnin avulla.
