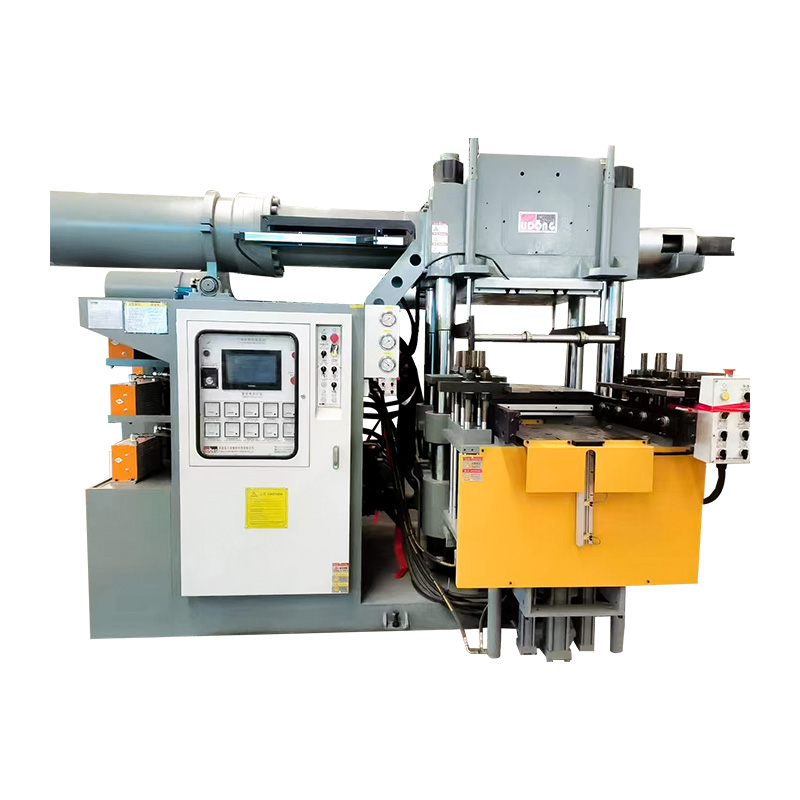

Nestemäisen silikonin ruiskutuskone

Nestemäisen silikonin ruiskutuskoneen toimintaperiaate ja prosessivirtaus

The Nestemäisen silikonin ruiskutuskone alkaa huolellisesti kontrolloidulla materiaalin valmisteluvaiheella, koska lopullisen muovatun tuotteen laatu alkaa jo kauan ennen ruiskutusvaihetta. Nestemäinen silikonikumi toimitetaan yleensä kahtena erillisenä komponenttina, perusmateriaalina ja kovetusaineena, ja jokaisen komponentin on pysyttävä puhtaana, vakaana ja likaantumattomana ennen kuin se pääsee sekoitus- ja annostelujärjestelmään. Ningbo Delidong Machinery Technology Co., Ltd:n kehittämissä teknisissä ratkaisuissa syöttöosa on suunniteltu tukemaan vakaata materiaalin toimitusta, tasaista painetta ja puhtaita siirtoolosuhteita, jotta koko muottiprosessi voi alkaa luotettavalta pohjalta. Materiaalin varastointialueella käytetään tavallisesti suljettuja säiliöitä tai tynnyreitä suojaamaan silikonia pölyltä, kosteudelta ja tarpeettomalta altistumiselta ympäristön olosuhteille. Koska nestemäisellä silikonilla on tietty viskositeettialue, joka vaikuttaa pumppauskäyttäytymiseen, lämpötilan säätelyä käytetään usein materiaalin pitämiseksi sopivassa käyttötilassa. Jos materiaalista tulee liian paksua, virtausvastus kasvaa ja alavirran annostelujärjestelmän on toimittava kovemmin. Jos materiaali lämpenee liian kuumaksi, käsittelyvakaus voi heikentyä. Tästä syystä materiaalin varastointi- ja syöttövaihe ei ole pelkkä pitovaihe, vaan kontrolloitu valmisteluvaihe, joka muokkaa koko prosessin vakautta.

Ningbo Delidong Machinery Technology Co., Ltd.:n hyvin suunnitellussa konealustassa syöttöyksikkö on suunniteltu tukemaan jatkuvaa, sujuvaa ja puhdasta materiaalin siirtoa. Tämä voi sisältää paineistuslaitteita, imurakenteita, suodattimia ja suljettuja putkistoja, jotka vähentävät ilman pääsyä järjestelmään. Ilman sulkeminen voi muodostaa kuplia sekoitettuun silikoniin, ja kuplia voi myöhemmin ilmaantua tyhjinä tai heikkoina kohtina muovatussa osassa. Varastointi- ja syöttövaihe on siksi järjestettävä tukemaan sekä puhtautta että virtauksen tasaisuutta. Materiaalien käsittely on myös sidottu tuotannon johdonmukaisuuteen pitkien käyttöjaksojen aikana. Vakaa syöttöympäristö vähentää viskositeetin vaihtelua, ja vakaa viskositeetti tukee vakaata annostusta. Tämä yhteys on yksi syy, miksi materiaalin valmisteluvaihe ansaitsee erityistä huomiota ammattimaisessa LSR-käsittelyssä. Teollisessa käytössä käyttäjät tarkkailevat usein rummun painetta, syöttölämpötilaa, materiaalin puhtautta ja lisäyksen ajoitusta, jotta tuotanto voi jatkua keskeytyksettä. Ningbo Delidong Machinery Technology Co., Ltd. keskittyy tähän etupään vakauteen, koska tarkka ruokinta luo aloitusolosuhteet tarkalle annostelulle, tarkalle sekoitukselle ja tarkalle injektiolle. Kun valmistusvaihe on hyvin kontrolloitu, prosessin loppuosa on helpompi ylläpitää ja tuotteen laatu on toistettavampi syklistä toiseen.

Parametrin nimi	Yksikkö	Tyypillinen alue/arvo	Kuvaus
Sekoitussuhteen tarkkuus	%	±1 % – ±3 %	Perusmateriaalin ja kovetusaineen annostelun tarkkuus
Kierrosaika	sekuntia	10-120	Yhden muovausjakson suorittamiseen tarvittava kokonaisaika
Sekoitusjärjestelmän tyyppi	—	Staattinen / dynaaminen mikseri	Materiaalien homogenointiin käytetyn sekoitusmekanismin tyyppi
Ohjausjärjestelmä	—	PLC HMI	Automaatio ja valvontajärjestelmä koneen toimintaan
Virrankulutus	kW	5-50	Kokonaisenergiankulutus riippuen koneen koosta ja kokoonpanosta

Kun materiaali on saavuttanut käyttövaiheen, nestesilikonin ruiskutuskoneen seuraava tärkeä vaihe on tarkkuusannostus. Tämä vaihe määrittää kunkin järjestelmään siirtyvän silikonikomponentin tarkan määrän ja vaikuttaa suoraan kovettumisen sakeuteen, tuotteen kovuuteen ja mittojen vakauteen. Koneen on toimitettava kiinteä suhde perusmateriaalia ja kovetusainetta korkealla toistettavuudella, koska pienikin poikkeama voi muuttaa kemiallista reaktiota muotin sisällä. Ningbo Delidong Machinery Technology Co., Ltd.:n kehittämissä laitteissa tätä toimintoa tukee huolellisesti suunniteltu annostelujärjestelmä, jonka tavoitteena on pitää tuotanto tasaisena jatkuvissa tuotantoolosuhteissa. Annostelu voi perustua servokäyttöisiin pumppuihin, hydraulikomponentteihin tai muihin täsmällisiin annostelurakenteisiin koneen kokoonpanosta ja prosessivaatimuksista riippuen. Järjestelmän tarkoituksena on mitata sekä tilavuutta että virtausta silikonivalun vaatimuksia vastaavalla tarkkuudella, jossa pienet suhteen muutokset voivat johtaa näkyviin ja toimintahäiriöihin.

Suhteen ohjaus LSR-käsittelyssä ei ole vain numeerinen tavoite. Se on dynaaminen toimintatila, jonka on pysyttävä vakaana materiaalin lämpötilan, säiliön pinnan, virtausvastuksen ja syklin rytmin muuttuessa päivän aikana. Tästä syystä Ningbo Delidong Machinery Technology Co., Ltd. integroi edistyneen ohjauslogiikan mittausvaiheeseen, jotta säätöjä voidaan tehdä käyttöolosuhteiden muuttuessa. Paineanturit, virtauksen takaisinkytkentälaitteet ja ohjausalgoritmit voivat toimia yhdessä säilyttääkseen tasapainon näiden kahden virran välillä. Tämä auttaa konetta säilyttämään tasaisen koostumuksen tuotantoerän ensimmäisestä otoksesta viimeiseen otokseen. Vakaa annostelu vähentää myös hukkaa, koska ylisyötöstä tai epätasapainosta aiheutuva ylimääräinen materiaali voidaan välttää ennen kuin se pääsee muottiin. Käytännön tuotantolinjalla käyttäjät luottavat usein annostusjärjestelmään hallitakseen toistettavuutta eri osien kokojen ja eri muottirakenteiden välillä. Tämän vaiheen tarkkuus tukee loppupään laatua, lyhyempää korjausaikaa ja sujuvampaa tuotannon ajoitusta. Ningbo Delidong Machinery Technology Co., Ltd.:n käyttämä suunnittelufilosofia korostaa tasaista pumpun toimintaa, alhaista vaihtelua ja kestävää pitkän aikavälin suorituskykyä, jotta kone pystyy ylläpitämään vaaditun suhteen pidennetyssä teollisessa käytössä. Vahva annosteluvaihe luo pohjan tasaiselle seokselle, ja tasainen seos luo pohjan ennustettavalle kovettumiselle ja tarkalle viimeistellylle osalle.

Kun kaksi silikonikomponenttia on annosteltu, materiaali siirtyy sekoitusvaiheeseen, jossa erilliset virrat yhdistetään tasaiseksi reaktiiviseksi seokseksi. Tämä vaihe on keskeinen osa nestemäisen silikonin ruiskutuskoneen toimintaa, koska homogeeninen sekoitus määrittää, kuinka tasaisesti kovettumisreaktio etenee materiaalin saavuttaessa muottiin. Huono sekoitus voi luoda alueita, jotka kovettuvat epätasaisesti, aiheuttavat raitoja tai jättävät reagoimattomia alueita valmiin osan sisään. Ningbo Delidong Machinery Technology Co., Ltd.:n suunnittelemat järjestelmät on rakennettu tukemaan tasaista materiaalien sekoittumista vakaan virtausgeometrian ja tehokkaiden sisäisten sekoitusrakenteiden avulla. Monissa LSR-järjestelmissä käytetään staattisia sekoittimia, koska ne halkaisevat ja yhdistävät materiaalin toistuvasti, kun se kulkee sekoituskammion läpi, tuottaen tasaisemman seoksen ilman monimutkaisia ​​liikkuvia osia. Muissa konemalleissa voidaan ottaa käyttöön dynaamisia sekoitusmekanismeja materiaalin vaihdon parantamiseksi ja korkeamman homogenisoinnin tukemiseksi.

Sekoitusvaiheessa on myös puututtava loukkuun jäävän ilman ongelmaan. Ilmaa voi tunkeutua syötteen, pumppauksen tai siirron aikana, ja seokseen jäänyt ilma voi heikentää pinnan laatua tai luoda sisäisiä vikoja muovatussa osassa. Tästä syystä alipainetuki tai tuuletus on usein osa sekoitusprosessia. Ningbo Delidong Machinery Technology Co., Ltd. kehittää laitteita kiinnittäen huomiota tämäntyyppiseen prosessinhallintaan, koska puhdas ja kuplaton sekoitus tukee sekä ulkonäköä että toimintaa. Sekoitusreitti, sekoittimen geometria, kammion tilavuus ja virtausnopeus muokkaavat lopputuloksen. Jos viipymäaika on liian lyhyt, nämä kaksi komponenttia eivät välttämättä sekoitu tasaisesti. Jos viipymäaika on liian pitkä, ei-toivottu esireaktio voi alkaa. Suunnittelutehtävä on tasapainottaa nämä tekijät niin, että materiaali pysyy täysin prosessoitavana ja täysin sekoittuneena, kun se lähtee yksiköstä.

Oikein suunniteltu sekoitusvaihe tukee myös tuotannon yhtenäisyyttä useissa työvuoroissa. Sama kone pystyy käsittelemään toistuvia jaksoja minimaalisella vaihtelulla, kun sekoitin säilyttää tasaisen vastuksen, tasaisen virtauksen ja tasaisen paineen käyttäytymisen. Tämä on erityisen arvokasta sovelluksissa, joissa vaaditaan tiukkaa mittatoleranssia, pinnan puhtautta ja luotettavaa vulkanointia. Ningbo Delidong Machinery Technology Co., Ltd. käyttää edistynyttä suunnitteluajattelua ja valmistuskuria saavuttaakseen tämän tasapainon. Tuloksena on sekoitusvaihe, joka tukee vakaata kemiallista reaktiota, parantaa materiaalin käytön tehokkuutta ja puhtaampaa muovaustulosta. Ammattimaisessa LSR-tuotannossa sekoitusvaihe ei ole yksinkertainen yhdistämisvaihe; se on vaihe, jossa prosessin tarkkuudesta tulee materiaalin tasaisuus.

Sekoituksen jälkeen materiaali siirtyy ruiskutusyksikköön, jossa koneen on toimitettava valmistettu silikoni hallitusti ja toistettavasti muottipesään. Tämä vaihe muuttaa mitatun ja sekoitetun materiaalin valmiiksi kappaleen muotoon, joten painevaste, ruiskutusnopeus ja virtauksen säätö ovat erittäin tärkeitä lopputuloksen kannalta. Ningbo Delidong Machinery Technology Co., Ltd.:n luomat laitteet on suunniteltu ylläpitämään vakaa ruiskutusvaste, jolloin materiaali pääsee onteloon tasapainoisella paineella ja kontrolloidulla nopeudella. Luotettava ruiskutusyksikkö sisältää yleensä käyttömekanismin, sylinteri- tai ruuvijärjestelmän, paineensäätöjärjestelyn ja kanavat, jotka ohjaavat materiaalia kohti muottia. Koko yksikön on reagoitava sujuvasti komentosignaaleihin, jotta onkalo täyttyy tasaisesti ja ilman äkillisiä painepiikkejä.

Muotin täyttökäyttäytyminen riippuu osan geometriasta, portin sijainnista, jakokanavan suunnittelusta, materiaalin viskositeetista ja ruiskutusajoista. Jos paine nousee liian nopeasti, jakoviivaa pitkin voi näkyä välähdystä. Jos paine on liian alhainen, ontelo ei välttämättä täyty kokonaan, mikä johtaa lyhyisiin otoksiin tai epätäydellisiin pintayksityiskohtiin. Ningbo Delidong Machinery Technology Co., Ltd. soveltaa tarkkuustekniikkaa auttaakseen hallitsemaan tätä tasapainoa tavoitteenaan tukea puhdasta onteloiden täyttämistä ja toistettavia tuloksia tuotantosyklien aikana. Monissa sovelluksissa ruiskutusvaiheen on tuettava myös monipistetäyttöä tai tasapainotettuja jakojärjestelmiä, erityisesti kun muotti sisältää useita onteloita tai monimutkaisia ​​sisäisiä ominaisuuksia. Koneen on säilytettävä oikea toimitusprofiili koko täyttötapahtuman ajan, ei vain alussa. Tämä tarkoittaa, että ruiskutusmekanismin on säilytettävä virtauksen vakaus, kun onkalopaine nousee, materiaalirintama etenee ja muotti alkaa täyttyä täyteen.

Toimintavakaus tässä vaiheessa tukee myös tuottavuutta. Kone, joka ruiskuttaa tasaisella paineensiirrolla, voi lyhentää syklin korjausaikaa ja vähentää hylätyn tuotteen määrää. Ruiskutusvasteen tulee olla linjassa muotin lämpötilan kanssa, koska nestemäinen silikoni alkaa kovettua pian sen jälkeen, kun se on mennyt lämmitettyyn onteloon. Tämä luo kapean prosessiikkunan, jossa tarkka toimitus on erityisen arvokasta. Ningbo Delidong Machinery Technology Co., Ltd. vastaa tähän vaatimukseen rakentamalla järjestelmiä, joissa on vahva ohjausteho, kestäviä komponentteja ja pitkän aikavälin johdonmukaisuutta. Ruiskutusvaihe toimii siksi siltana valmistetun materiaalin ja muodostetun tuotteen välillä. Hyvin hallittu ruiskutusyksikkö antaa koneelle mahdollisuuden täyttää ontelo tasaisesti, säilyttää yksityiskohdat ja tukea vakaata osan geometriaa otoksesta toiseen.

Kun nestemäinen silikoni tulee muotin onteloon, kovettumisreaktio alkaa muotin lämmön vaikutuksesta. Tämä vaihe määrittää, kuinka osa muuttuu reaktiivisesta nesteestä valmiiksi elastomeerituotteeksi, jolla on kiinteä muoto, vakaa pinta ja tietyt mekaaniset ominaisuudet. Lämpötilan säätö muotin sisällä on keskeinen osa tätä muutosta. Ningbo Delidong Machinery Technology Co., Ltd:n kehittämissä järjestelmissä muotin lämmitys ja lämmönsäätö on suunniteltu tukemaan tasaista lämmön jakautumista, vakaita kovettumisolosuhteita ja ennustettavaa reaktion ajoitusta. Muotin on saavutettava ja säilytettävä tietylle silikonikoostumukselle sopiva lämpötila-alue. Jos lämpötila on liian alhainen, materiaali saattaa kovettua hitaasti tai epätäydellisesti. Jos lämpötila on liian korkea, reaktio voi edetä liian nopeasti ja heikentää pinnan viimeistelyn tai mittastabiilisuuden hallintaa.

Kovettumisprosessi riippuu lämmön siirtymisestä muotin pinnalta silikonimassaan. Tämä tarkoittaa, että seinämän paksuus, ontelon syvyys, kanavajärjestely ja osan geometria vaikuttavat kaikki vulkanoinnin nopeuteen ja tasaisuuteen. Ningbo Delidong Machinery Technology Co., Ltd.:n konealusta on suunniteltu tukemaan vakaata lämpökäyttäytymistä, jotta kovettumisprosessi voi edetä tasaisesti koko ontelossa. Lämpötila-anturit, lämmityskanavat ja ohjausmoduulit voivat toimia yhdessä yhtenäisyyden ylläpitämiseksi. Tämä on erityisen hyödyllistä osissa, joissa on paksuja osia, ohuita ripoja tai monimutkaisia ​​sisämuotoja, koska epätasainen lämmön jakautuminen voi muuten aiheuttaa sisäistä jännitystä tai pintavaihtelua. Muotin lämmitysvaihe vaikuttaa myös syklin aikaan. Oikea lämpötasapaino mahdollistaa silikonin täydellisen kovettumisen ilman tarpeetonta viivettä, mikä auttaa ylläpitämään tuotantorytmiä ja tehokkuutta.

Kovettumista ei tapahdu erikseen. Se on vuorovaikutuksessa ruiskutusnopeuden, sekoituksen tasaisuuden ja ontelon täyttölaadun kanssa. Vakaa muotin lämpötila tukee vakaata reaktionopeutta, ja vakaa reaktionopeus tukee ennustettavia irrotusolosuhteita. Ningbo Delidong Machinery Technology Co., Ltd. korostaa tätä lämpöstabiilisuutta, koska se auttaa säilyttämään osien yhtenäisyyden pitkien tuotantoajojen aikana. Käytännössä käyttäjät seuraavat usein muotin pinnan lämpötilaa, kuumennusvyöhykkeen käyttäytymistä ja kovettumisen kestoa, jotta prosessi pysyy tuotteen vaatimusten mukaisena. Kovetusvaihe ei siis ole vain odotusaika injektion jälkeen; se on aktiivisesti hallittu muunnosvaihe, jossa kone, muotti ja materiaali muodostavat yhdessä osan lopullisen muodon ja suorituskyvyn. Hyvä lämmönhallinta antaa tuotteelle puhtaamman pinnan, yhdenmukaisemmat mitat ja paremman prosessin toistettavuuden.
